anufix 2.medium.chrome

Cikkszám: 20.20.10

Termékinformációk "anufix 2.medium.chrome"

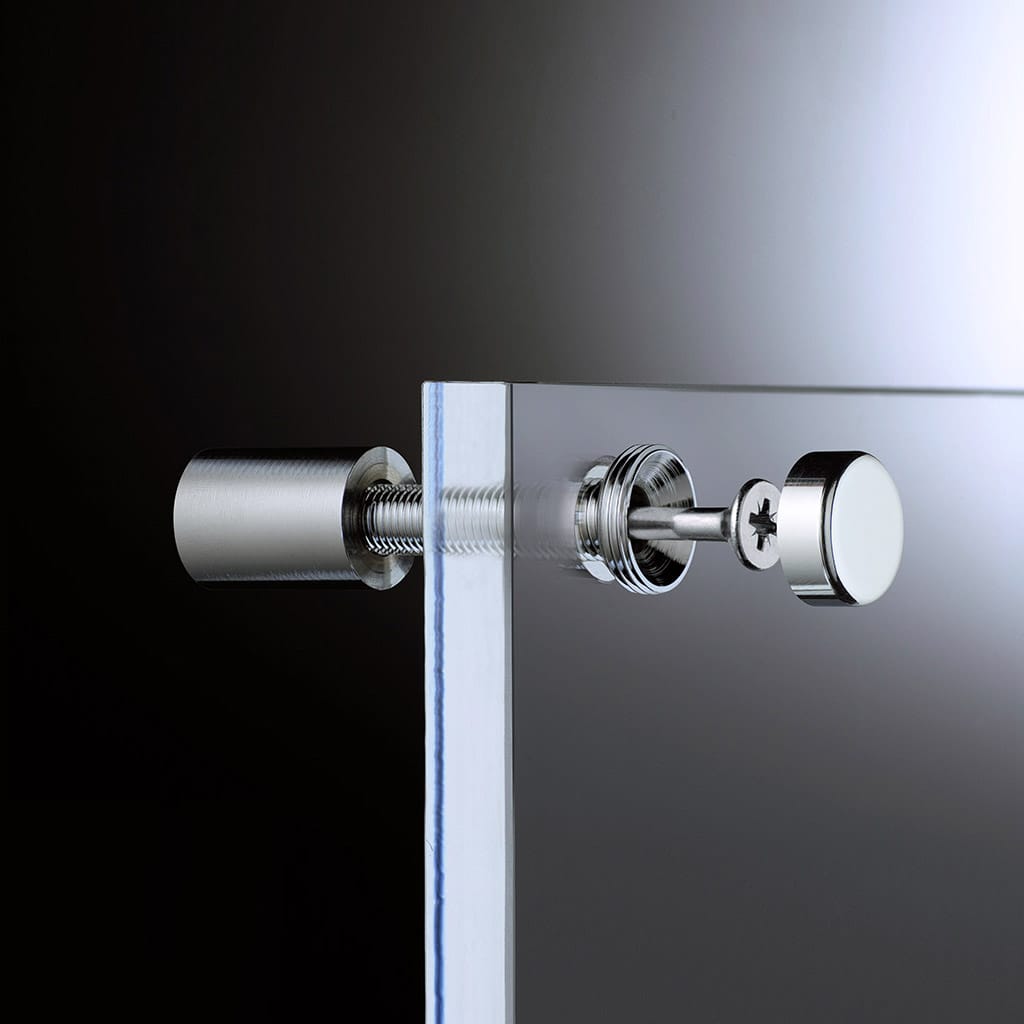

A háromrészes anufix 2 rendszerrel minden alkatrész összecsavarozható. A távtartók már a falra szerelés előtt a táblához vannak rögzítve. Ez lehetővé teszi az egyszerű és gyors összeszerelést további szerszámok nélkül.

Anyag: Krómozott sárgaréz
Méret: medium
Tábla vastagsága: A 1 - 15 mm
Fej ø: B 14 mm
Faltávolság: C 18 mm
Furat ø min/max: D 7 - 9,5 mm
Csavarok ø max: 4,5 mm
anufix 2
Szerelési útmutató anufix 2
1 anufix 2 Montage 1 Csavar középső része + távtartó rész + tábla = derékszög a tábla és a távtartó rész között.
2 anufix 2 Montage 2 Csavarozza az előre összeszerelt táblát a falhoz.
3 anufix 2 Montage 3 Az előzetes összeszerelés biztosítja a fal és a távtartó közötti derékszöget
4 anufix 2 Montage 4 Tökéletes derékszögű rögzítés
Összeszerelési képek

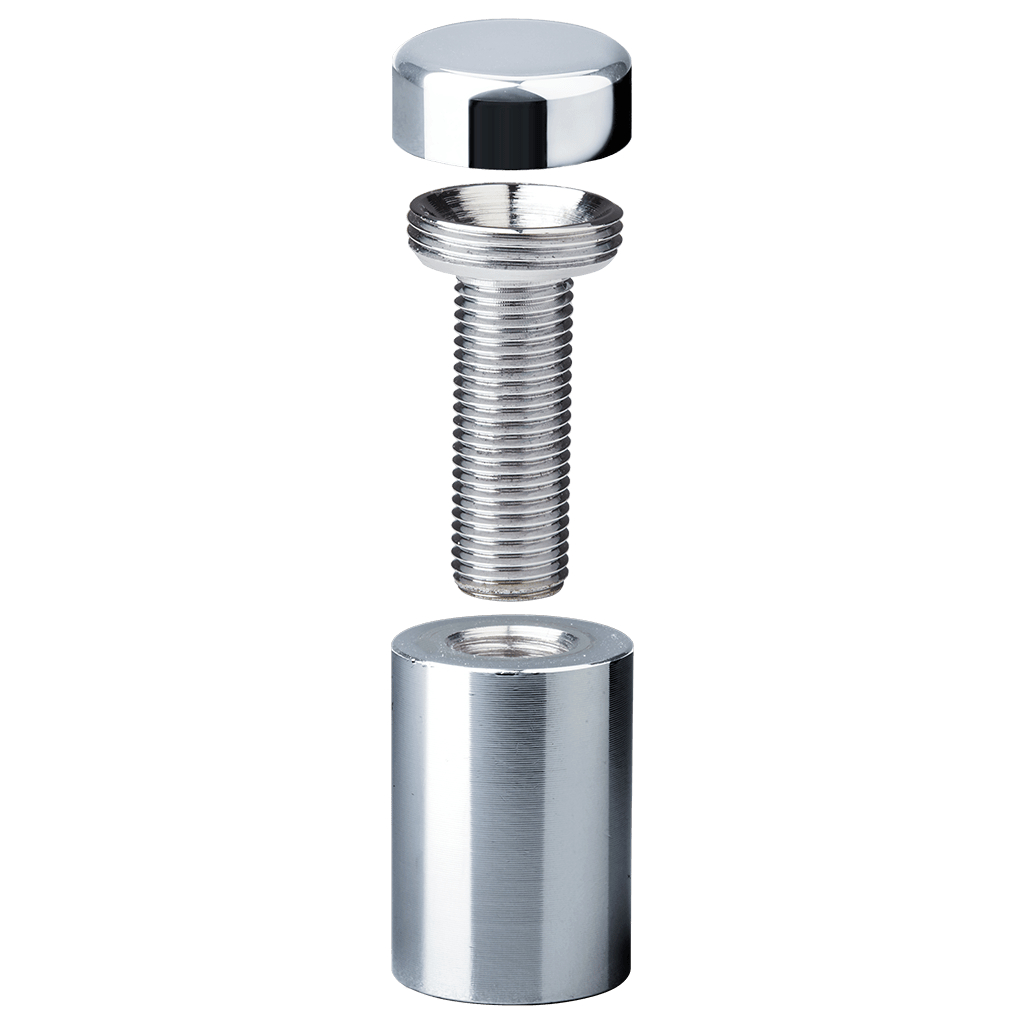

1 anufix Montagebilder 1 Az anufix távtartók fejrészből, középső részből és magából a távtartóból állnak.
2 anufix Montagebilder 2 A középső részt és a távtartót a falra rögzítés előtt a táblához kell csavarozni.
3 anufix Montagebilder 3 Tartsa az előre összeszerelt táblát a falhoz, és jelölje meg a fúrólyukakat.
4 anufix Montagebilder 4 Rögzítse a táblát a falhoz távtartókkal.
5 anufix Montagebilder 5 Becsavarozható fejrész bal oldali menettel ellátva (vandalizmus elleni védelem).
6 anufix Montagebilder 6 Az anufix távtartók elegáns megjelenése kiemeli a tábla dizájnját.
